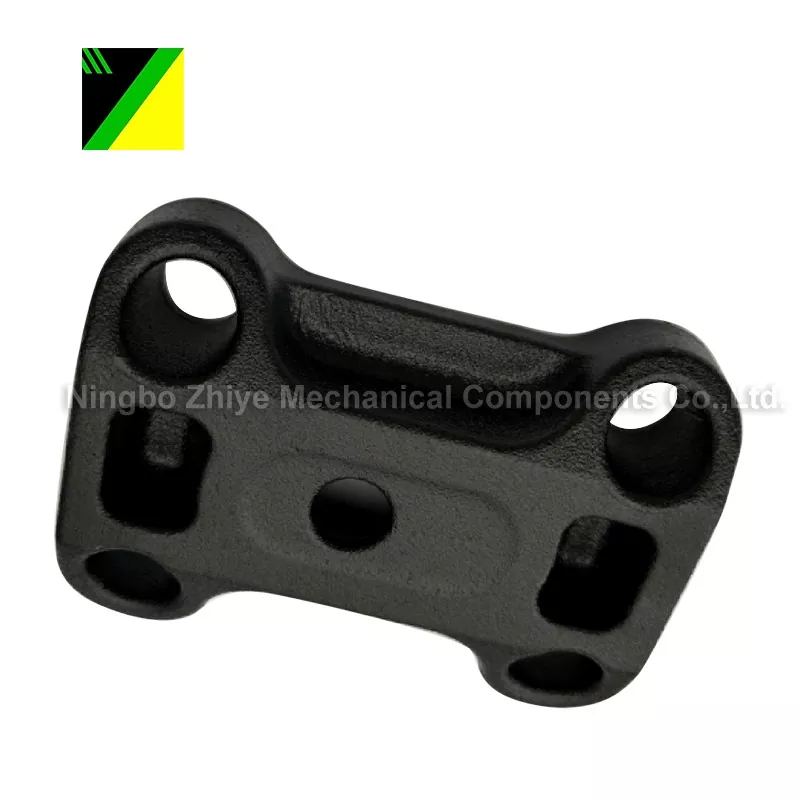

Пенопласт из ковкого чугуна

Нижняя часть пластины для литья по выплавляемым моделям

Материал: 70-50-05

Процесс: Литье по выплавляемым моделям

Полная масса: 4,825 кг

Формование пенопласта

Область применения: Строительная техника

Обработка поверхности: антикоррозийная жидкость, черное порошковое покрытие.

Продукт требует термической обработки.

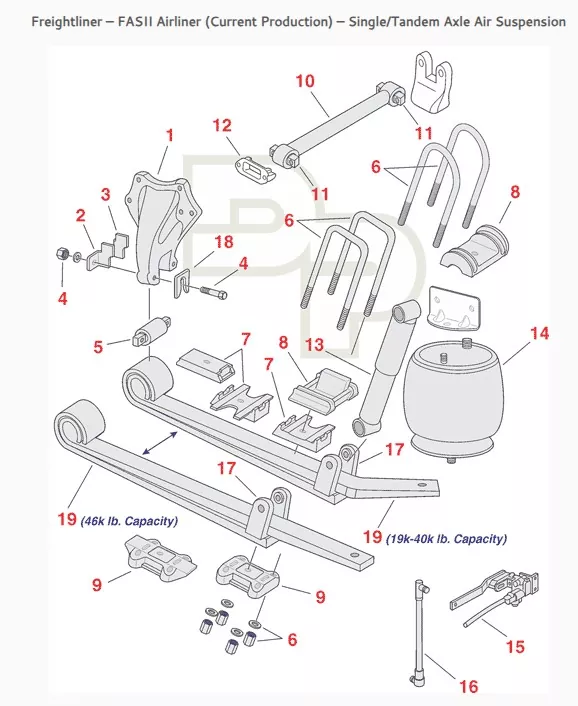

Конкретное место применения продукта (см. покомпонентный вид 9):

(Система подвески грузового автомобиля)

Применение продукта: Грузовики

Применение литья по моделям испарительного типа (также известного как литье по выплавляемым моделям или литье по выплавляемым моделям) включает в себя:

I. Применимые литейные материалы

Литье по выплавляемым моделям обладает широкой совместимостью с различными материалами, охватывая практически все металлические отливки, и особенно подходит для следующих материалов:

1. Чугун

Это наиболее широко используемый тип материала, включая серый чугун, ковкий чугун и ковкий чугун.

Преимущества: Температура литья чугуна (примерно 1300-1450 ℃) хорошо совместима с температурой испарения пенопласта (EPS, STMMA и т. д.), что позволяет легко удалять продукты испарения и уменьшать такие дефекты, как пористость и шлаковые включения.  Кроме того, чугунные детали часто требуют сложных внутренних полостей (например, корпусов клапанов и корпусов насосов), а способность формовать форму, близкую к заданной, в процессе литья по выплавляемым моделям снижает последующую механическую обработку.

Типичная продукция: блоки автомобильных двигателей, головки цилиндров, выпускные коллекторы, станины станков и трубопроводные клапаны.

2. Категория литой стали

Подходит для отливок из средне- и низкоуглеродистой и низколегированной стали; Для высокоуглеродистой и высоколегированной стали требуется тщательный контроль процесса.

На что следует обратить внимание: Стальное литье требует высоких температур заливки (приблизительно 1500-1650 ℃), что может легко привести к чрезмерному термическому разложению пены и образованию большого количества технического углерода.  Следовательно, необходимо оптимизировать проницаемость покрытия и литниковой системы (например, с помощью экстракции отрицательного давления), чтобы избежать дефектов обогащения углеродом.

Типичная продукция: Противовесы для строительной техники, фланцы для ветроэнергетических установок, износостойкие детали для горнодобывающей техники.

II. Применимые конструкции и размеры отливок

1. Применимые литейные конструкции

Сложные отливки с внутренней полостью/каналами: стержни из песка не требуются (в отличие от традиционного литья в песчаные формы, требующего удаления стержня), а отливка может быть отформована непосредственно с использованием рисунка из пенопласта, например, блоки цилиндров двигателей со сложными масляными каналами, корпуса клапанов с несколькими полостями и трубные фитинги неправильной формы.

Отливки с неправильной/асимметричной структурой. Традиционное литье в песчаные формы склонно к перекосу формы и заусенцам из-за линий разъема. Литье по выплавляемым моделям не имеет разделительных линий, что обеспечивает точность формы, например, в ступицах ветряных турбин и корпусах задних мостов автомобилей.

В основном детали малого и среднего размера: обычно весом 0,1-50 кг (например, торцевые крышки двигателя, детали клапанов), с размерной точностью, достигающей классов CT7-CT9, и шероховатостью поверхности Ra6,3-12,5 мкм, что снижает последующую механическую обработку (припуск на обработку может быть уменьшен до 1-3 мм по сравнению с 3-5 мм для традиционного литья в песчаные формы).

Адаптируемость к крупным деталям: возможность производства крупных деталей весом 100–500 кг (например, станины станков, основания инженерного оборудования), но требуются песочницы большего размера, более сильные системы отрицательного давления и более стабильные процессы формования пенопласта (во избежание деформации пенопласта); очень крупные детали (>500 кг) встречаются реже из-за сложности сборки пенопласта и сложности отвода продуктов испарения при заливке.

III. Основные отрасли применения

В зависимости от упомянутой выше пригодности материала и конструкции основные отрасли применения литья по выплавляемым моделям включают:

Автомобильная промышленность и промышленность запчастей

На его долю приходится наибольшая доля (примерно 40–50%), в основном производящая блоки двигателей, головки цилиндров, выпускные коллекторы, корпуса коробок передач, корпуса заднего моста, тормозные барабаны и т. д. Он особенно подходит для сложных деталей из ковкого чугуна и алюминиевых сплавов, отвечая требованиям к легким и высокоточным автомобильным компонентам.

Строительная техника

Сюда входит производство противовесов, гусеничных плит, корпусов гидрораспределителей, корпусов насосов и т. д., чаще всего из чугуна или низколегированной стали.  Эти детали часто имеют сложные внутренние полости, а литье по выплавляемым моделям упрощает производственный процесс (не требуются песчаные стержни), снижая затраты.

Общее машиностроение

Сюда входят станины станков, арматура насосов и клапанов, детали компрессоров и т. д., требующие гарантированной прочности отливки и герметичности. Отсутствие песчаных стержней при литье по выплавляемым моделям уменьшает такие дефекты, как поры и включения песка, вызванные песчаными стержнями.

Железнодорожный транспорт и ветроэнергетика

Сюда входит производство деталей тележек для высокоскоростных поездов/метро (алюминиевый сплав или литая сталь) и ступиц ветряных турбин (ковкий чугун). Для этого необходимы крупногабаритные высокоточные отливки со стабильными механическими свойствами. Литье по выплавляемым моделям может улучшить плотность отливки за счет контроля отрицательного давления.

Почему выбирают нас?

● Благодаря комплексному обслуживанию наша компания может интегрировать процессы литья, механической обработки и обработки поверхности, устраняя фрагментацию цепочки поставок.

● Гибкое планирование производства для срочных заказов.

● Наша профессиональная техническая команда может выполнить и предоставить сложные отливки.

● Поставщик, который отдает приоритет качеству и поставляет высококачественную продукцию.

Вопросы и ответы:

Вопрос: Как я могу получить предложение от вашего завода?

О: Чтобы предоставить вам точную цену, нам нужна твердая модель вашего проекта в 3D CAD.

Вопрос: Какие форматы рисунков могут быть приняты?

О: Мы принимаем следующие форматы файлов:

- Собственные файлы SolidWorks (.sldprt) или ProE (.prt).

- Твердые модели 3D CAD, экспортированные в форматы IGES (.igs), STEP (.stp) или Parasolid (x_t).

Предоставляя высококачественную 3D-модель CAD, мы можем предложить конкретные цены.

Вопрос: Можете ли вы производить продукцию на основе образцов?

О: Да, мы можем разработать образцы, исследуя и опираясь на фактические образцы, предоставленные клиентами.

Вопрос: проверяете ли вы все товары перед доставкой?

А: Абсолютно! Вся продукция проходит 100% проверку перед отправкой, чтобы гарантировать, что вы получите надежные детали.

Вопрос: Могу ли я проверить товар перед доставкой?

А: Да. Вы можете посетить наш завод самостоятельно, попросить приехать своего коллегу или поручить стороннюю инспекционную компанию провести проверку перед поставкой.
